项目概述

帧影（FrameFilm）是一套彩色电子纸系列产品及其配套工具。

硬件包括冰箱贴（基础版 / Pro）、桌面电子相册 Max、通行证版 Ark 和墨水屏底座 Dock。各产品均使用彩色电子纸屏幕，可断电保留画面，支持蓝牙、WiFi 或 USB 连接，接收来自手机、网页或云端服务的图片并显示。

“帧影”取”一帧一影，定格时光”之意，英文名 FrameFilm 由”帧”（frame）与”胶片”（film）组成。

配套软件包括设备端 app（图片 / 模板 / 时钟 / 动图 / 通行证）、Web 工具 ForFilm、微信小程序、Flutter 手机 App，以及局域网部署的 Film-hub 云服务。

产品线

产品	固件目录	屏幕	特点
冰箱贴基础版	`firmware/frame_film`（`FRAMEFILM_STD`）	3.6” 600×400	旋转编码器（带按键）、WS2812 灯
冰箱贴 Pro 版	`firmware/frame_film`（`FRAMEFILM_PRO`）	3.68” 792×528	三按键、WiFi、无线充电
电子相册 Max 版	`firmware/frame_film`（`FRAMEFILM_MAX`）	7.09” 1200×1600 双面板	大屏电子相册、三按键、无 LED
通行证版 Ark	`firmware/frame_film_ark`	3.70” 720×480	单机型；含 app 框架与 LVGL UI 层
墨水屏底座 Dock	`firmware/frame_film_dock`	3.64” 760×568	USB 复合设备：声卡 + HID 键盘 + CDC 串口
小萤 FilmReader	衍生整机（FrameFilm 主板 + CrossMux 固件）	3.97” 800×480 四灰阶	黑白墨水屏阅读器；四键、SD 卡、无线充电

基础版 / Pro / 电子相册 Max 三机型共用同一套固件，靠机型宏 + sdkconfig 编译隔离；屏幕可在 hal_epd.h 中按机型自由选择（见下方「可选屏幕」）。

硬件开源工程

各产品的原理图、PCB、BOM、外壳与生产文件均在立创开源平台：

工程	说明
FrameFilm 标准版	冰箱贴基础版，E6 全彩 V2
FrameFilm 星火版	电路优化版：NU1680 无线充电、32pin 3.7” E6 与 24pin 1.54” E6 兼容，提供三个硬件版本
FrameFilm Dock	墨水屏底座（声卡 / HID / CDC）
小萤 FilmReader	3.97” 黑白墨水屏阅读器衍生整机

衍生模块：

模块	说明
E-Ink 彩色 E6 墨水屏驱动模块	适配 3.6 / 4 / 7.3 寸微雪、佳显 E6 彩色墨水屏
NU1680 无线充电接收模块	5V / 1A，支持 Qi，15×10×0.8 mm，可选防倒灌，MIT 许可

主板设计与固件以本仓库为准；立创工程用于打样与复刻，BOM、装配与打样参数以各自工程附件为准。

核心功能

彩色电子纸显示：断电保留画面，无背光、低功耗。
图像转换：多种抖动算法，将照片转换为六色画面，支持单图、多帧与动画。
多种连接方式：手机 / 网页走蓝牙；Pro 与 Ark 支持 WiFi；底座可用 USB。
安装方式：冰箱贴为背部磁吸，电子相册 Max 桌面摆放。
设备端 UI 与内容 app（仅通行证版 Ark）：图片、模板、时钟、动图、通行证五个内容 app，含主菜单、系统设置、开机画面与休眠卡；支持 BLE 按键遥控（0x4E）与时间同步（0x4D）。
底座即电脑外设（仅 Dock）：按键可作为 PC 键盘，USB 同时枚举出声卡与虚拟串口，可直接传图。
云端下发：配合 Film-hub 可远程更新画面，或按时间自动轮播。

固件组件

三条固件线均按 film_service → film_hal → film_sys 单向分层，不得逆依赖。

组件	说明	`frame_film`	`frame_film_ark`	`frame_film_dock`
`film_sys`	系统初始化、日志、配置、事件总线	✅	✅	✅
`film_service`	BLE 通信、文件管理、照片播放、参数存储	✅	✅	✅
`film_hal`	电子纸、电池、LED、输入、SD、USB	✅	✅	✅
`film_app`	app 框架：调度、菜单、设置、内容 app	—	✅	—
`film_ui`	LVGL UI 层：页面生命周期、显示链路、资源	—	✅	—

Dock 的 BLE 与 USB 共用同一套命令解析（film_service/src/service_cmd.c），新增命令只需改这一处。

可选屏幕

屏幕不与机型绑定：在 hal_epd.h 的对应机型分支内，把目标 EPD_SELECT_E6_* 置 1、其余置 0 即可切换。

屏幕	分辨率	面板 ID	宏	驱动
3.68”	792×528	0x01	`EPD_SELECT_E6_3_68_792_528`	`hal_epd_368.c`
3.70”	720×480	0x02	`EPD_SELECT_E6_3_70_720_480`	`hal_epd_370.c`
3.6”	600×400	0x03	`EPD_SELECT_E6_3_60_600_400`	`hal_epd_360.c`
1.54”	240×240	0x04	`EPD_SELECT_E6_1_54_240_240`	—
7.09” 双面板	1200×1600	0x05	`EPD_SELECT_E6_7_09_1600_1200`	`hal_epd_709.c`
3.64”	760×568	0x06	`EPD_SELECT_E6_3_64_760_568`	`hal_epd_364.c`（Dock 默认）
3.98”	768×552	0x07	`EPD_SELECT_E6_3_98_768_552`	`hal_epd_398.c`
3.98” 四色	768×552	0x08	`EPD_SELECT_E4_3_98_768_552`	`hal_epd_398e4.c`
3.97” 黑白	800×480	—	—	FilmReader 采用 SSD1677（四灰阶），本仓库无驱动

0x07（SE0398 3.98”）为新增可选屏，默认关闭，需手动置 1 启用；它走 4 线 SPI + DC，仅适用于 STD / Pro 的接线（Max 无 DC 脚）。 0x08（JD79665AA 3.98” 四色）只有黑/白/黄/红，ForFilm 检测到该面板后自动按四色出图；全刷约 15 s，同样只适用于 STD / Pro 接线。 3.97” 黑白屏（SSD1677）用于衍生整机「小萤 FilmReader」，运行 CrossMux 固件，本仓库三套固件均未包含其驱动，详见下方「小萤 FilmReader」。面板 ID 随 0x42 回包给连接端，客户端据此校正分辨率；客户端机型仍以 BLE 广播名为准。

硬件规格

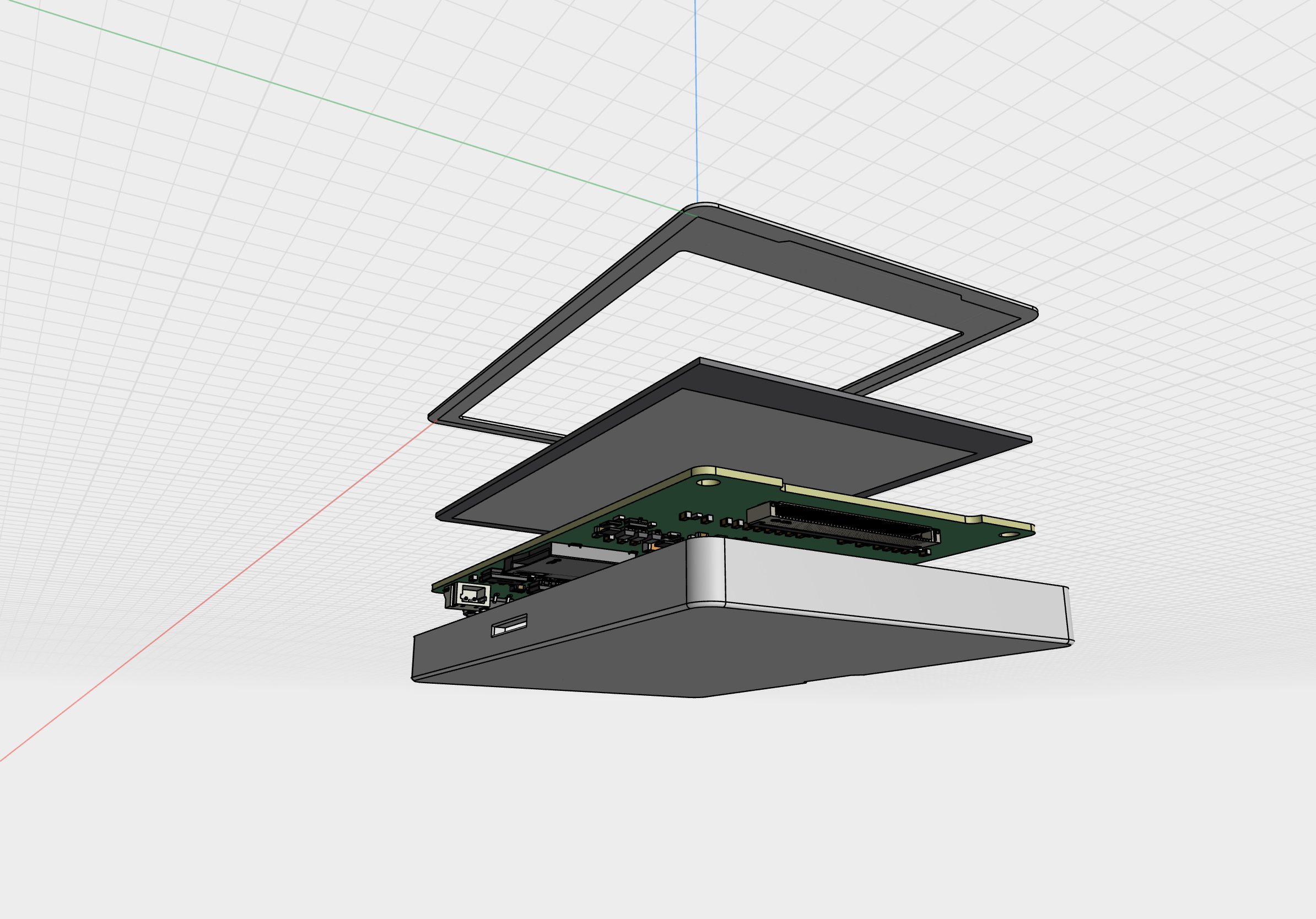

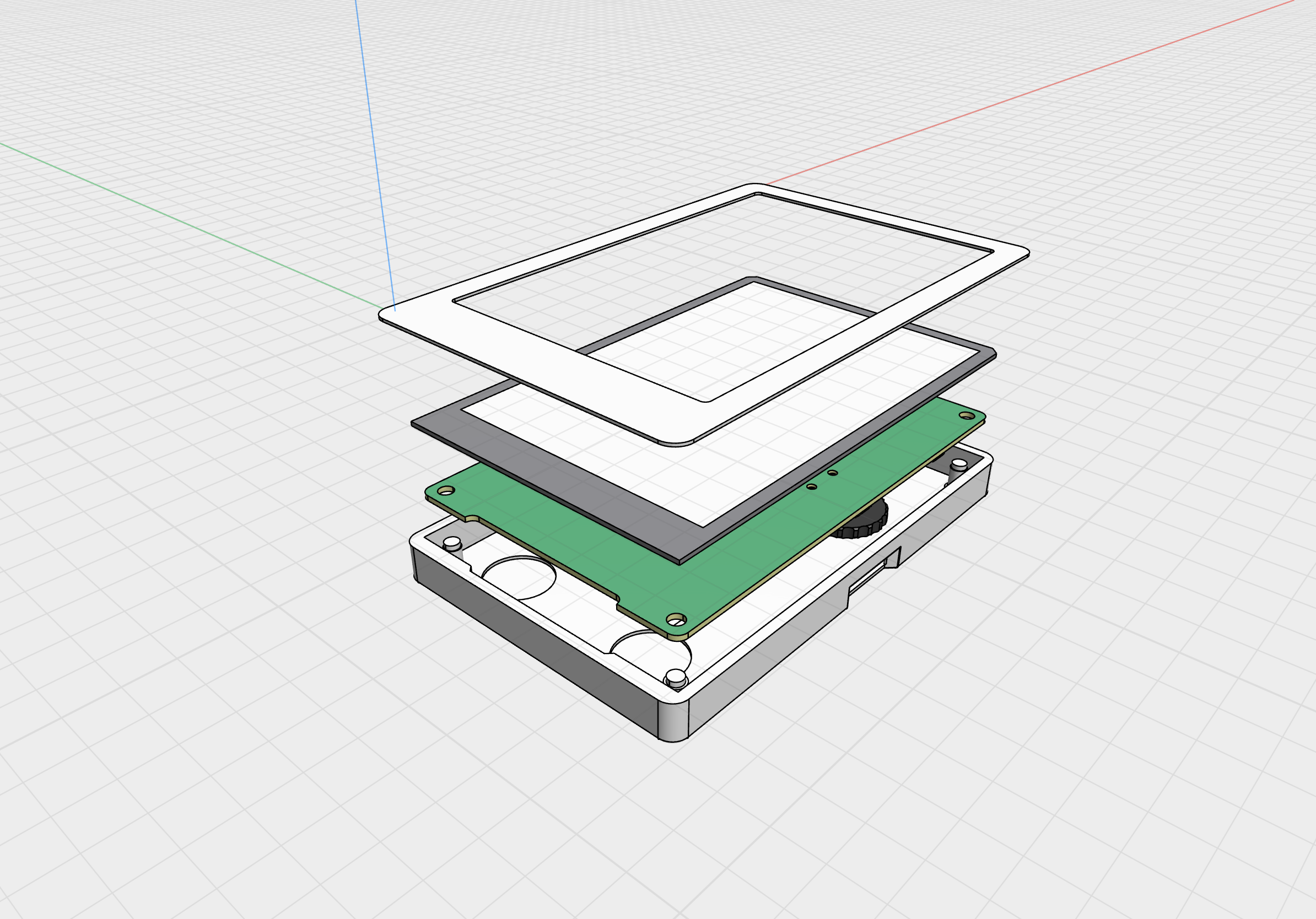

FrameFilm（基础版）

参数	规格
主控芯片	ESP32-S3 WROOM N16R8
显示屏	彩色电子纸 3.6” 600×400 (WFT驱动)
存储	TF卡最大32GB 或内置SDnand
通信	蓝牙 BLE 4.2
交互	旋转编码器（带按键）
电池	锂电池 304040规格 1.5mm插头
尺寸	约 92 × 60 × 7 mm
安装方式	背部磁吸磁铁 2x12mm-1mm 1x15mm-2mm

FrameFilm Pro

参数	规格
主控芯片	ESP32-S3 mini N4R2
显示屏	彩色电子纸 3.68” 792×528 (SE0368-C驱动)
存储	内置SDnand
通信	蓝牙 BLE 4.2 / WiFi
交互	三按键
电池	锂电池 244147规格
充电	支持无线充电（兼容 MagSafe 充电器）
尺寸	约 90 × 59 × 5 mm
安装方式	背部磁吸 magasafe磁环

FrameFilm Max（电子相册）

参数	规格
主控芯片	ESP32-S3 N16R8（16MB Flash / Octal PSRAM）
显示屏	彩色电子纸 7.09” 1200×1600 双面板
存储	TF卡
通信	蓝牙 BLE 4.2
交互	三按键
灯效	无 RGB LED
电池	无电池电量检测

FrameFilm 通行证（Ark）

参数	规格
主控芯片	ESP32-S3 N4R2（4MB Flash / Quad PSRAM）
显示屏	彩色电子纸 3.70” 720×480（面板 ID `0x02`）
存储	TF卡（带检测脚）
通信	蓝牙 BLE 4.2
交互	三按键（上 / 下 / 确认，低有效）
灯效	WS2812（白=未连接、绿=已连接、红=低电）
电池	锂电池，带电量检测

FrameFilm Dock（墨水屏底座）

参数	规格
主控芯片	ESP32-S3 N16R8（16MB Flash / Octal PSRAM）
显示屏	彩色电子纸 3.64” 760×568（面板 ID `0x06`）
USB	复合设备：UAC 声卡 + HID 键盘 + CDC 虚拟串口（VID/PID `0x303A`/`0x8000`）
音频	ES8311 + NS4150B 语音模块（麦克风 + 扬声器）
交互	三按键（作为 PC 键盘键值发送）
通信	蓝牙 BLE 4.2 + USB

小萤 FilmReader（衍生整机）

小萤 FilmReader 是基于 FrameFilm 主板制作的 3.97 寸黑白墨水屏阅读器，属于 FrameFilm 的衍生整机：核心电路沿用 FrameFilm 主板，主要在 PCB 拼接（panel）、外壳、前面板与整机装配上适配。它没有触摸与背光，只有四个按键，价值在于可低成本复刻、改固件与换外壳。

立创开源工程（原理图 / PCB / BOM / 外壳 / 前面板）： https://oshwhub.com/kiritro/project_bppplpbn

参数	规格
主控芯片	ESP32-S3（16MB Flash / 8MB PSRAM）
显示屏	黑白四灰阶 3.97” 800×480（SSD1677）
存储	SD 卡（4-bit SDMMC）
交互	四按键：UP / DOWN / CONFIRM+PWR / BACK
充电	MagSafe 无线充电
其他	32.768 kHz RTC 晶振、WS2812 状态灯、深度休眠外设断电
主板配置	沿用 FrameFilm 主板；焊点 P1 断开 / P2 断开 / P3 连接

固件：使用 CrossMux，本机适配版见 kirmisaki/crossmux
刷写：用 ForFilm Web 工具的「串口烧录」写入立创工程附件中的 firmware.factory.bin
复刻资料：外壳 FilmReader外壳.3mf、BOM_Board_FilmReader材料清单.xlsx 均在立创工程附件中；前面板按亚克力 0.8 mm、要背胶、普通遮光、背面印刷打样
复刻交流群：1103626779

主板设计与 FrameFilm 共用，遵循本仓库 GPLv3 许可；阅读器固件与整机资料分别在 CrossMux 仓库与立创工程维护。

项目结构

FrameFilm/
├── assets/                     # 资源文件
│   └── pic/                   # 产品图片和渲染图
│
├── docs/                      # 文档资料
│   ├── blecmd/                # BLE 通信协议文档
│   ├── datasheet/             # 芯片和模块数据手册
│   ├── film/                  # film 文件格式规范
│   ├── filmhub/               # 云端相框服务设计文档
│   ├── filmagent/             # 语音交互（FilmAgent）设计与音频驱动
│   ├── hardware/              # 硬件规格说明文档
│   ├── knowledge/             # AI 知识库（架构/规范/命令速查）
│   ├── wifi/                  # WiFi 功能说明
│   ├── ci-builds.md           # Ark 自动构建与发布说明
│   └── ARK_CHANGELOG.md       # 通行证版更新日志
│
├── firmware/                   # 设备固件 (ESP-IDF)
│   ├── frame_film/            # 冰箱贴 / 电子相册本体（三机型，可切换屏幕）
│   │   ├── components/
│   │   │   ├── film_service/  # 服务层
│   │   │   ├── film_sys/      # 系统层
│   │   │   └── film_hal/      # 硬件抽象层
│   │   ├── main/              # 主程序
│   │   └── sdkconfig_*        # 各机型配置 (std/pro/max)
│   ├── frame_film_ark/        # 通行证版（单机型；含 app 框架与 UI 层）
│   └── frame_film_dock/       # 墨水屏底座（单机型；BLE + USB）
│
├── app/                        # 手机 App
│   ├── android/                # Ark Android 客户端（Kotlin 通信内核）
│   └── flutter_app/            # Ark Flutter 客户端（当前主线 UI）
│
├── hardware/                   # 硬件设计
│   ├── pcb/                   # PCB 电路原理图
│   └── model/                 # 外壳 3D 模型
│
├── server/                     # 云端服务
│   └── filmhub/               # film-hub（局域网后端 + 管理前端）
│       ├── backend/           # 后端 API 服务 (FastAPI)
│       └── web/               # Web 管理前端
│
├── tools/                      # 开发工具
│   ├── ForFilm/               # Web 端相框管理工具（BLE / USB / 串口）
│   ├── wechart/               # 微信小程序
│   ├── framefilm-dock-upload/ # 底座 USB 传图工具
│   ├── convert/               # 照片转换工具
│   ├── ui-mockup/             # 设备端 UI 视觉设计稿
│   ├── ui-assets/             # UI 图标 / 开机图资源生成
│   ├── ui-fonts/              # UI 字库生成
│   ├── clock-font/            # 时钟大字号字库生成
│   ├── ark-font/              # 通行证字库生成
│   ├── ark-pass-editor/       # 通行证档案编辑工具
│   ├── ark-ui-simulator/      # Ark UI 模拟器
│   └── film_viewer/           # film 文件查看器
│
├── AGENTS.md                   # AI 开发指南
├── README.md                   # 项目说明文档（中文）
├── README.en.md                # 英文说明文档
└── LICENSE                     # 许可证

快速开始

固件开发

固件分三个工程，只有 frame_film 需要先做机型配置（替换 sdkconfig + 修改机型宏 + 选屏）；frame_film_ark（通行证版，单机型，支持 4MB/Quad 与 16MB/Octal 两种存储变体）默认直接编译，切换方式见下文；frame_film_dock（底座，单机型）直接编译烧录。

app 框架与 UI 层（LVGL UI 层 + app 层）仅 frame_film_ark 有；frame_film 是经典固件（无 app 层 / UI 层）。

以下为 frame_film（三机型） 的配置步骤：

环境要求
- ESP-IDF v5.5.4（与仓库 CI 保持一致）

配置目标机型与屏幕

替换 sdkconfig：将 firmware/frame_film/sdkconfig_<机型> 复制为 sdkconfig
修改设备类型宏：编辑 firmware/frame_film/components/film_sys/inc/sys_cfg.h，将对应机型宏置 1（三选一）
选择屏幕：编辑 firmware/frame_film/components/film_hal/inc/hal_epd.h，在对应机型分支内将目标屏幕的 EPD_SELECT_E6_* 置 1、其余置 0

机型	替换用的 sdkconfig	sys_cfg.h 宏	默认屏幕
基础版	`sdkconfig_std`	`FRAMEFILM_STD`	3.6” 600×400
Pro 版	`sdkconfig_pro`	`FRAMEFILM_PRO`	3.68” 792×528
Max 版（电子相册）	`sdkconfig_max`	`FRAMEFILM_MAX`	7.09” 1200×1600 双面板

可选屏幕与对应宏见上方「可选屏幕」表。

cd firmware/frame_film
cp sdkconfig_std sdkconfig   # 示例：基础版；Pro/Max 版同理

编译固件
```
idf.py build
```
烧录固件
```
idf.py flash monitor
```

用 ForFilm 网页烧录固件（无需 ESP-IDF 环境）

ForFilm 的「设置 → 串口烧录 · 完整固件」通过浏览器的 Web Serial 直接写 Flash，等价于 idf.py flash。相比蓝牙 OTA 更快，且能刷 bootloader 与分区表（OTA 只能写应用分区）。

打开 ForFilm Web 工具。本地使用方式见 tools/ForFilm/README.md（需以 tools 为根启动静态服务）。
使用桌面版 Chrome / Edge（支持 Web Serial；Safari、Firefox 不支持），USB 线连接设备。
进入「设置 → 串口烧录」，点「检测串口」选择设备对应的 COM 口。
点「选择固件文件」：
- 分文件烧录：一次全选 build/ 下的 bootloader.bin、partition-table.bin、ota_data_initial.bin、frame_film.bin，偏移按文件名自动匹配（0x0 / 0x8000 / 0x29000 / 0x30000）。
- 整片烧录：只选一个由 idf.py merge-bin 生成的合并镜像，页面会按文件内容识别并从 0x0 写入。
波特率保持默认 460800（可选「先整片擦除」），点「开始烧录」。
烧录完成后设备自动复位，需要重新连接蓝牙。

烧录前先关闭 idf.py monitor 等占用串口的程序。只选应用镜像时不要勾选「合并镜像」，否则会从 0x0 写入并覆盖 bootloader。 frame_film_ark 与 frame_film_dock 的 build/ 产物同样可以用这个入口烧录。

通行证版 / 底座：

cd firmware/frame_film_ark   # 通行证版 FRAMEFILMARK（3.70" 720×480，三按键）
idf.py build flash monitor               # 默认 n4r2：4MB Flash / Quad PSRAM
.\build.ps1 n16r8 flash COM15            # n16r8：16MB Flash / Octal PSRAM（PowerShell）

cd firmware/frame_film_dock  # 墨水屏底座 FRAMEFILMDOCK（3.64" 760×568）
idf.py build flash monitor

frame_film_ark 有 sdkconfig（n4r2）与 sdkconfig_n16r8 两份，用 build.ps1 或 VS Code 的 ESP-IDF: 选择项目配置 切换；frame_film_dock 只有一份 sdkconfig。两者都不需要改机型 / 屏幕宏。

使用 VS Code ESP-IDF 插件

项目已包含 .vscode/settings.json（IDF 路径已配置），按以下步骤即可编译烧录：

安装扩展：VS Code 扩展商店搜索 Espressif IDF 并安装
打开项目：文件 → 打开文件夹 → 选择 firmware/frame_film（通行证版选 firmware/frame_film_ark，底座选 firmware/frame_film_dock）
配置机型：与命令行方式相同（替换 sdkconfig + 修改 sys_cfg.h 机型宏）—— 仅 frame_film 需要；frame_film_ark / frame_film_dock 跳过此步
选择目标芯片：底部状态栏点击芯片图标，选择 esp32s3
通行证版选硬件变体：命令面板 → ESP-IDF: 选择项目配置 → n4r2（4MB/Quad，默认）或 n16r8（16MB/Octal）；构建目录分别为 build_n4r2 / build_n16r8
选择串口：底部状态栏点击 COM 端口，选择设备对应的串口
编译：点击底部状态栏的 构建图标（火焰），或按 Ctrl+E 然后 B
烧录：点击 烧录图标，或按 Ctrl+E 然后 F
串口监视：点击 监视图标，或按 Ctrl+E 然后 M（Ctrl+] 退出）

提示：首次构建时间较长属正常；若更换串口/芯片，在底部状态栏重新选择即可。

手机 App（通行证版）

Ark 的手机端当前主线是 Flutter 工程（app/flutter_app/），复用 app/android/ 里的 Kotlin BLE / WiFi Direct 通信内核，不使用 WebView：

六页：连接、Frame、Film、动画、通行证、设置
两套视觉：ForFilm 暖色圆角、明日方舟 PRTS 炭灰黑白冷蓝
连接后 BLE 负责控制与状态，图片 / 动画 / 通行证 / OTA 走临时 WiFi Direct 直传

构建、验证范围与签名配置见 app/flutter_app/README.md 与 docs/ci-builds.md。

底座 USB 传图

底座插到电脑后会枚举出虚拟串口，可直接用现成脚本传图：

# 上传一张图片（自动找串口 → 握手 → 转换 → 上传 → 回读校验）
python tools/framefilm-dock-upload/scripts/dock_upload.py photo.jpg

# 列出 / 校验设备上已有的 film 文件
python tools/framefilm-dock-upload/scripts/dock_upload.py --list

完整参数与排查表见 tools/framefilm-dock-upload/SKILL.md。

照片转换

ForFilm

ForFilm Web 工具，支持以下功能：

照片格式转换 - 将普通照片转换为 .Film 格式文件
蓝牙连接 - 与 FrameFilm 设备通过蓝牙连接实现控制和文件传输管理
USB 连接 - 连接底座（Dock）的虚拟串口进行配置与传图
串口烧录 - 通过浏览器直接烧录固件（esptool）
OTA升级 - 无线更新设备固件
抖动效果调整 - 实时调整照片转换参数和抖动效果
高级色彩 - Ark 支持 46 / 55 色索引色输出，Pro / Ark 支持 SZ 增强

在线工具（GitHub Pages）： 👉 FrameFilm Web 工具

微信小程序

FrameFilm 微信小程序，方便在手机端管理和传输照片：

蓝牙连接 - 连接 FrameFilm 设备进行通信
相框管理 - 管理多个相框设备
照片传输 - 从手机相册上传或直接拍照发送到设备
手绘创作 - 在手机上手绘图案并发送显示

小程序码，扫码即可体验。

Film-hub（云端相框服务）

局域网部署的云端相框服务，为设备提供 WiFi 内容推送、模板渲染与远程管理能力：

设备管理 - 设备心跳注册与认领，实时查看电量、在线状态与设备配置
相册管理 - 批量上传照片，服务端转换生成 film 文件
模板引擎 - 内置日历/天气/备忘录/倒计时等模板，支持画布拖拽自定义
轮播流 - 编排多模板轮播（相对/绝对时间调度），设备定时拉取更新
AI 接入 - 对话生成模板、AI 生图

技术栈： FastAPI + SQLite + Vue 3，单机局域网部署。

设计文档：docs/filmhub/（需求与技术方案）
后端源码：server/filmhub/backend/ ｜ Web 前端：server/filmhub/web/

FilmAgent（研究/设计中）

面向底座的语音交互方向：语音对话驱动墨水屏生成画面，并复用 Film-hub 后端。当前处于设计与音频驱动阶段，见 docs/filmagent/。

开发指南

详细的开发文档请参考各模块 README：

固件开发 - ESP32 固件代码开发
AI 开发指南 - 分层约束、机型/屏幕矩阵、BLE 命令速查、常见陷阱
Flutter 手机 App - 页面、双主题与 WiFi Direct 直传
Ark Android 通信内核 - Kotlin BLE / P2P 实现
硬件设计 - PCB 和外壳设计文件
工具使用 - ForFilm Web 工具和辅助脚本
微信小程序 - 小程序源码
Ark 自动构建 - CI 产物与签名说明
Film-hub 云端服务 - 相框云服务需求与技术方案

技术文档目录：

docs/blecmd/ - BLE 通信协议文档
docs/datasheet/ - 芯片和模块数据手册
docs/film/ - Film 文件格式规范
docs/filmhub/ - 云端相框服务需求与技术方案
docs/filmagent/ - 语音交互设计与音频驱动
docs/hardware/ - 硬件规格说明
docs/knowledge/ - AI 知识库（架构/规范/命令速查）
docs/wifi/ - WiFi 功能说明

免责声明

本项目（FrameFilm/帧影）为开源学习与兴趣制作项目，所提供的一切源码、硬件设计、文档及资料均按「现状」提供，仅供学习、研究与非商业用途参考。

本项目不提供任何明示或暗示的保证，包括但不限于对适销性、特定用途适用性及不侵权的保证。
使用者应自行评估并承担因使用本项目资料（包括固件烧录、电路制作、电池连接、磁吸安装、无线充电等）所产生的一切风险与后果；因操作不当、硬件差异或元件批次差异导致的设备损坏、数据丢失、人身伤害或财产损失，项目作者与贡献者不承担任何责任。
本项目涉及蓝牙、WiFi、云端服务等功能，使用者须遵守所在国家/地区的法律法规及无线电管理规定，不得用于任何违法用途。
使用者基于本项目代码或资料所实施的任何行为（包括但不限于复制、修改、分发、商业使用或二次开发）若引发侵犯第三方权利（如知识产权、商标、专利、肖像、隐私等）或其他纠纷，均由实施该行为的使用者自行承担全部责任，本项目作者与贡献者概不负责。
项目中的产品图片、渲染图及品牌名称仅供参考，不构成任何商业承诺或质量保证。

使用本项目即视为已阅读并同意上述条款。

开源许可

本项目基于 GNU General Public License v3.0 (GPLv3) 开源。

致谢

ESP-IDF - ESP32 开发框架
LVGL - 设备端 UI 图形库
Flutter - 移动端 App 框架

This site is open source. Improve this page.
